性能はそのままでより長めなパネル設計［UKS-6P-330W］
太陽電池モジュール仕様書
UKSOL LIMITED
The Apex 2Sheriffs Orchard Coventry CV1 3PP UK Tel：+44(0)118 328 7090
UKSOL 総代理店 株式会社クリーンエナジー
〒963-8871 福島県郡山市本町一丁目5 番10 号 Tel：024-983-8767 Fax：024-983-8763
1.適用範囲
この仕様書は、弊社が製作する下記太陽光モジュールについて適用します。
2.型式
多結晶太陽電池モジュール：UKS-6P-330W
3.外形寸法および質量
| 縦 | 横 | 公称質量 |
| 1,956mm | 992mm | 27kg |
4.構造
1）太陽電池素子は、6インチ多結晶太陽電池セルを使用します。
2）表面ガラスは反射防止加工を施した高透過率特性の熱強化処理ガラスを使用します。
3）充填剤は、電池素子へのストレスを緩和するために過度の弾性を有し、耐候性の優れたものを使用します。
4）裏面バックシートは、多層構造の保護フィルムを使用します。
5）モジュールの外枠フレームは、アルマイト処理を施した耐候性の良いアルミ合金フレームを使用します。
6）モジュールには端子箱を取り付けます。また、端子箱にはバイパスダイオードを内蔵します。
7）その他の使用素材は、耐候性、信頼性の優れたものを使用します。
5.電気特性
1）出力特性（基準状態（STC）：モジュール温度25℃ AM1.5放射速度 1kw/㎡）
| 項目 | UKS-6P-330W |
| 公称最大出力（PMax） | 330W |
| 公称最大動作電流（IPM） | 8.85A |
| 公称最大動作電圧（VPM） | 37.3V |
| 公称短絡電流（ISC） | 9.16A |
| 公称開放電圧（VOC） | 45.9V |
| 公称モジュール変換効率 | 18.8% |
| 適用等級 | （IEC61730 準拠）A |
| 火災等級 | （IEC61215 61730 火災試験 準拠）C（UL） |
許容差－0％／＋3w
2）絶縁
| 項目 | 性能 |
| 最大逆電流 | 20A |
| システム最大電圧 | 1,000V（IEC） |
6.機械特性
太陽電池
72[6×10]多結晶シリコン 太陽電池156×156mm
7.標準使用状態
| 項目 | 性能 |
| 動作温度 | －40℃ ～ ＋85℃ |
| あられ・ひょう衝撃テスト | 227gのスチール粒子を高さ1ｍから落下 |
| 耐風圧 | 風速60m/s（200kg/㎡） |
| 積雪重量 | 5,400Pa |
8.試験
出荷品全数について、下記の項目の出荷試験を行います。
・外観検査（社内判定基準適用）
・寸法検査（添付製作図面による）
・出力特性試験（判定基準は5項1による）
9.表示
太陽電池モジュール裏面にラベル表示します。
10.メーカー製品保証条件
製品保証：12年
性能保証（出力保証）：90％（10年）、80％（30年）
※詳細は保証書でご確認頂けます。
11.一般事項
仕様書の内容及び定めのない事項について疑義が生じた場合には、別途協議とさせて頂きます。

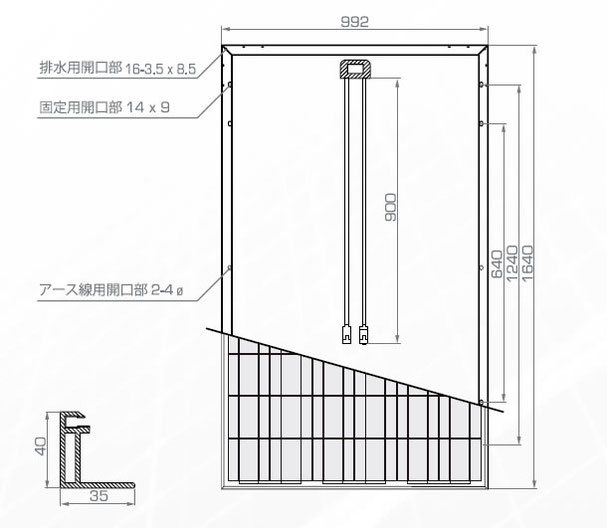

UKS-6Pシリーズの模式図

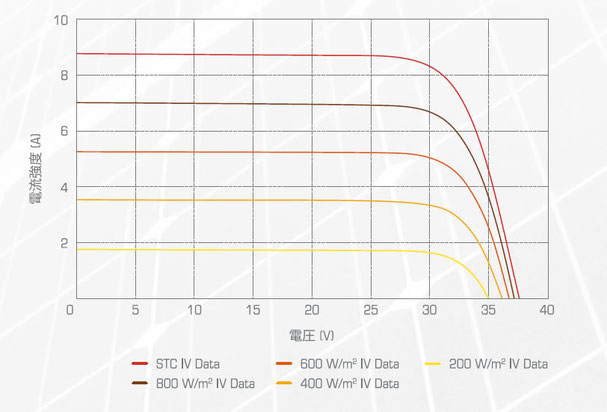

電流電圧特性曲線

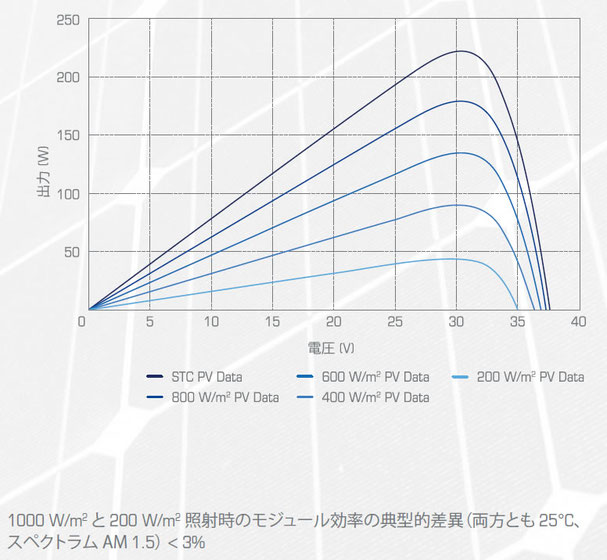

出力電圧特性曲線
